Расчетно-графические методы

Формирование расчетно-графических методов конструирования одежды началось в конце 18 — начале 19 вв. Высококвалифицированные закройщики, обобщив свой опыт многократно повторяющейся работы, стали применять несложные эмпирические расчеты и графические построения для предварительной разработки чертежей кроя. Известно несколько десятков разновидностей расчетно-графических методов.

 В 1800 году лондонский закройщик Мишель разработал систему кроя, получившую название Дриттель. Автор делил половину обхвата груди на три равные части (по 1/3 для ширины спинки, проймы и переда) и в каждом прямоугольнике со стороной 1/3 Сг проводились графические построения приближенных разверток деталей одежды. Такой метод позволял создавать однородность покроя одежды для различных размеров. Это была, пожалуй, первая «сетка» для графических построений чертежа конструкции одежды.

 На базе этого метода в дальнейшем создается новая система кроя — клеточная. В этой системе прямоугольник дополнительно разбивали еще на 6 частей и выделяли 18 маленьких клеток вверху и 2 больших внизу. Это позволяло чуть подробнее фиксировать форму деталей кроя при масштабировании по размерам. Представление о работе клеточных систем кроя можно получить, вспомнив, как можно скопировать в увеличенном или уменьшенном масштабе какой-нибудь рисунок. Идея проста: разделив исходный рисунок на клетки с одинаковой стороной можно по своему желанию пропорционально увеличивать или уменьшать этот рисунок.

 Нужно отметить, что с первых шагов формирования методов конструирования одежды для построения чертежа использовали систему декартовых координат с выделением ячеек (клеток), что способствовало систематизации чертежа и оформлению линий членения деталей одежды.

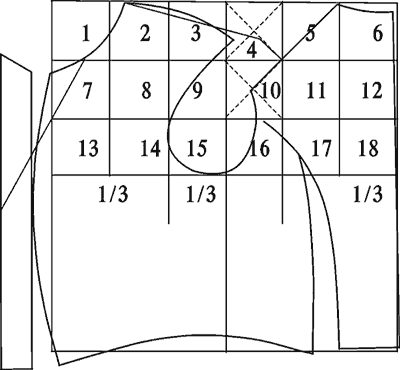

Рис.2. Клеточный метод

Сейчас это кажется просто — измерить соответствующие места на фигуре и нанести на сетку чертежа. Но вспомните о том, в 19 веке у портных не было нашей сантиметровой ленты. Легко разделить мерный шнурок пополам. А на три части или пять-шесть — это уже проблемы. И лишь когда во Франции была введена метрическая система, фигуру человека стали измерять сантиметровой лентой. К этому периоду относится разработанная Компейном сантиметровая система кройки. Приняв 48 размер за основной, он пропорционально увеличивал или уменьшал данные измерений всех остальных фигур. Чертежи конструкции строились с помощью масштабной ленты с ценой деления 1/48 от Сг конкретной фигуры. Таким образом, цена деления была пропорциональна размеру фигуры. Но эта система не учитывала размеров других участков фигуры, например, длина до талии, глубина проймы и т.д.

 Различные варианты масштабного способа кройки просуществовали достаточно долго, развивались и улучшались различными авторами, но, несмотря на все попытки их совершенствования, они давали более или менее приемлемые результаты только для условно-нормальных фигур. А для фигур с отклонениями изготовление выкроек требовало многочисленных примерок и переделок. Требовалось найти способы измерения и построения чертежей деталей кроя в соответствии с реальным строением фигуры человека.

 В 1840 г. Г.А. Мюллер создал так называемую тригонометрическую систему кройки. По этой системе, учитывая, что фигура человека представляет собой сложную поверхность, для измерения фигуры применяли принцип сферической тригонометрии, а построение чертежей разверток выполняли с помощью дуговых засечек по трем сторонам треугольников. Вершинами треугольников служили узловые точки деталей конструкции, а сторонами — измерения фигуры человека. Аналогичную систему одновременно с Мюллером создал Руссель. В обоих вариантах тригонометрической системы использовалось большое количество измерений, особенно дуговых. Однако и этого было все же недостаточно для точного отражения размеров и формы поверхности фигуры человека.

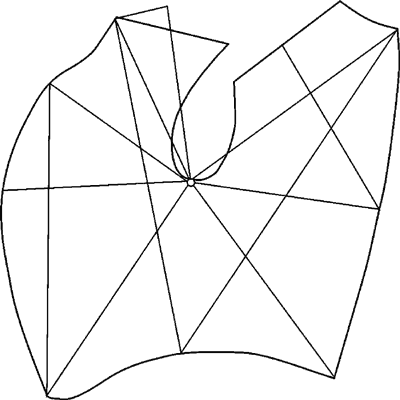

Рис.3. Тригонометрическая система кройки

Изучая и совершенствуя тригонометрическую систему М.Лутц в1886 г. разработал универсальную систему, которая базировалась на началах аналитической геометрии, а в 1900 г. он же начал работать над новой системой кройки, включающей измерение положения корпуса фигуры человека. Эту систему развивали: на западе — Компель, а в России — «Общество Санкт-Петербургских закройщиков».

 В России наибольшую известность получили так называемая координатная система братьев Левитанус и система Ленгриджа. Эти системы не требовали сложных расчетов и предусматривали построение чертежа по отдельным точкам, найденным путем геометрического построения в прямоугольной системе координат. Значительная простота таких систем выгодно отличала их от других, хотя они только фиксировали замеченные на практике известные зависимости во взаимном расположении различных точек и давали технические приемы построения чертежа, но не увязывали чертеж со строением тела человека. Русская координатная система была введена в практику конструированияМ.Ф.Метузалом в 1900 — 1905 гг. и получила свое дальнейшее развитие в работах ряда авторов. В основу этой системы кроя был положен более детальный учет строения тела человека.

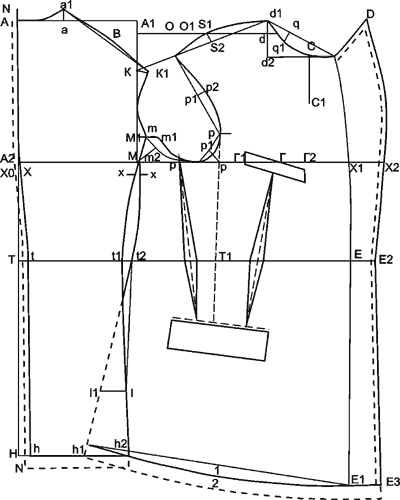

Рис.4. Система Легриджа

Постепенно налаживалось массовое производство одежды, что потребовало новых подходов к конструированию. Снятие мерок с заказчика в условиях массового производства стало невозможным. Измерения конкретной фигуры стали заменять расчетами на основе пропорциональных зависимостей от ведущих размерных признаков — обхвата груди и роста. Это привело к появлению и формированию разновидностей координатной системы — расчетно-мерочной и пропорционально-расчетной.

 В основу этих систем положена мысль, что фигуры людей одинакового размера и роста без существенного отличия телосложения можно принять как условно-нормальные и в принципе считать «одинаковыми». Каноны строения человеческого тела известны достаточно давно, поэтому пропорциональные зависимости расчетных мерок от ведущих размерных признаков ни у кого не вызывали сомнений. И хотя каждый автор давал свое определение условно-нормальной фигуры, в связи с чем расчеты подчиненных признаков в зависимости от ведущих в этих системах различны, это оказалось и удобно, и полезно, позволяло гармонично членить форму изделия, применять принцип параллельной градации по размерам, ростам и т.д.
