Блок «Bluetooth соединение»

Блок соединения через Bluetooth используется для соединения с другим устройством Bluetooth, например с другим устройством NXT или компьютером, с которым уже устанавливалось (выполнялось «рукопожатие»), и которое уже имеется в списке контактов (рис. 1).

Рисунок 1. Пиктограмма Блока « Bluetooth соединение».

Кроме того, блок «Bluetooth соединение» позволяет включать и выключать функцию Bluetooth.

Эта пиктограмма показывает, на какой тип операции настроен Блок: Включить, Выключить, Установить соединение или закрыть соединение.

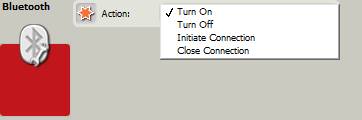

Включение/Выключение (рис. 2)

Рисунок 2. Настройка Блока « Bluetooth соединение».

Для того чтобы включить функцию Bluetooth, выберите пункт меню включить

Для того чтобы выключить функцию Bluetooth, выберите пункт меню выключить

Установка соединения (рис. 3).

Рисунок 3. Настройка Блока « Bluetooth соединение».

Для того чтобы установить соединение с другим устройством Bluetooth, выберите пункт меню начать соединение.

Если устройство NXT подключено к компьютеру и включено, список контактов автоматически заполняется контактами, полученными от этого устройства. Если имя в списке контактов отсутствует, его можно ввести с клавиатуры в соответствующее поле ввода.

Выберите номер соединения от 1 до 3 (Канал 0 зарезервирован для устройства управления элементами NXT). Соединение по каналу 0 должно устанавливаться другим устройством, например, компьютером).

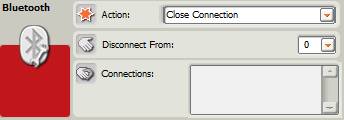

Закрытие соединения (рис. 4).

Рисунок 4. Настройка Блока « Bluetooth соединение».

Для того чтобы завершить соединение, выберите пункт меню Закрыть соединение.

Выберите номер соединения, которое следует завершить, в ниспадающем меню или выберите имя устройства Bluetooth в списке соединений.
Примечание: Если через канал 0 устройство NXT подключено к компьютеру, и это соединение будет закрыто, для продолжения работы с Bluetooth в целях загрузки программ будет необходимо повторно установить соединения при помощи окна NXT.

На этой схеме показаны различные характеристики разъемов на концентраторе данных Блока соединения через Bluetooth (табл. 1):

Таблица 1. Характеристики разъемов на концентраторе данных Блока соединения через Bluetooth.

	Разъем	Тип данных	Возможный диапазон	Что обозначают эти величины	Этот разъем игнорируется, если...
	Действие	Число	0 - 3	0 = Включить 1 = Выключить 2 = Установить соединение 3 = Закрыть соединение	Значение < 0 или > 3
	Подключиться к...	Текст	Любое	Имя устройства Bluetooth, с которым необходимо установить соединение	Не задано действие для установки соединения
	Номер соединения	Число	1 – 4	Номер соединения, которое необходимо использовать для подключения к другому устройству Bluetooth	Не задано действие для установки соединения
	Отключиться от...	Число	0 - 3	Номер соединения, которое должно быть закрыто	Значение < 0 или > 3, либо для не задано действие для закрытия соединения
