Блок «Кнопка NXT»

Этот блок посылает команду «истина» через шину, данных, когда одна из кнопок блока NXT активирована. Выберите кнопку и действие, которое будет сигналом к отправке команды «истина».

Рисунок 1 Пиктограмма. Блока Кнопка NXT

Пиктограмма в нижней части блока показывает, какая из кнопок блока NXT была выбрана.

После встраивания программного блока в цепочку программы, его концентратор данных открывается автоматически. Необходимо протянуть шину данных от Блока «Кнопка NXT» к другому блоку, способному принимать логический сигнал (истина/ложь) (Дополнительную информацию см. в разделе"Концентратор данных".)

Настройки блока « Кнопка NXT» (рис. ):

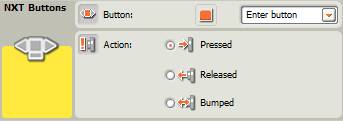

Рисунок 2. Настройки Блока Кнопка NXT.

Выберите, при нажатии на которую из кнопок, NXT будет выдавать сигнал "истина".

Выберите "Щелкнуть", чтобы кнопка NXT срабатывала при резком надавливании и ослаблении. Выберите "Нажать", чтобы кнопка срабатывала при нажатии на неё. Выберите "Отпустить", чтобы кнопка срабатывала, когда её отпускают.

В поле обратной связи будет отображаться “1”, если выбранная кнопка NXT была нажата или отпущена (в соответствии с произведенными установками).

На этой схеме показаны различные характеристики разъёмов на концентраторе данных Блока «Кнопка NXT» (табл. 1):

Таблица 1. Характеристики разъёмов на концентраторе данных Блока «Кнопка NXT».

	Разъём	Тип данных	Возможный диапазон	Что обозначают эти величины	Этот разъём игнорируется, если...
	Кнопка	Число	1 - 3	1 = Вправо 2 = Влево 3 = Выбор
	Действие	Число	0 - 2	0 = Нажатие 1 = Освобождение 2 = Щелчок
	Да/Нет	Логика	Истина/Ложь	Результат сравнения
