Создание переменной 1.Чтобы создать переменную, сначала выберите команду «Редактор переменных» в меню Правка. В открывшемся окне Редактор переменных задайте новой переменной короткое и полное имя, и укажите тип данных, который эта переменная будет поддерживать (т.е. текстовые, числовые или логические). 2. Затем перетащите блок «Переменная» в свою программу и выберите имя переменной из списка. 3.Выберите режим считать» либо «записать» переменную. Выбор режима записи переменной позволит вам в дальнейшем изменять значение переменной, записывая ее новое значение вместо прежнего. Для этого нужно протянуть шину входных данных к концентратору данных блока, из которого будет поступать новая информация. 4. Можно задать постоянное исходное значение переменной, введя его с клавиатуры в поле (или кнопками выбора, если это логическая переменная). После того как Блок «Переменная» перетащен в рабочую область, его концентратор данных открывается автоматически (рис. 1). Чтобы другие блоки могли считывать текущее значение переменной, к выходному разъёму этого блока нужно протянуть шину данных. Чтобы записать новое значение переменной, необходимо подключить шину входных данных к концентратору данных Блока «Переменная». (Дополнительную информацию см. в разделе "Концентратор данных".)
Рисунок
1. Пиктограмма Блока «Переменная». Настройка Блока
«Переменная» (рис. 2):
Рисунок

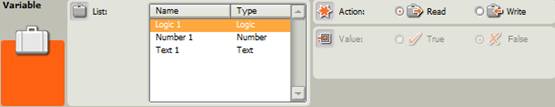

2. Настройка Блока «Переменная». Выберите из списка переменную, которую вы создали (меню Правка > Редактор переменных). Выберите режим считывания текущего значения переменной или режим записи нового значения переменной. Чтобы присвоить переменной постоянное значение, введите его с клавиатуры (число или текст), или задайте кнопками выбора, если переменная относится к типу логических данных. Помните, что если к блоку подсоединена шина входных данных, а Блок «Переменная» настроен на режим "считать", новая информация, динамически поступающая через шину данных, будет иметь приоритет перед любым постоянным значением. На этой схеме показаны различные характеристики разъёмов на концентраторе данных Блока «Переменная» (табл. 1): Таблица 1. Характеристики разъёмов на концентраторе данных блока переменная.
|
||||||||||||||
