Блок «Приём сообщений» |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Для
получения сообщения в беспроводном режиме передачи задайте тип сообщения и
номер почтового ящика, они должны быть такими же, как и у NXT, с
которого сообщение передается. Отображение параметров настройки блока (рис.1):
Рисунок 1. Пиктограмма Блока «Прием
Сообщений». После того, как блок выстроился в цепочку программы, автоматически открывается концентратор данных. В зависимости от формата входящего сообщения, оно будет отправлено через один из трех разъёмов концентратора данных: текст - через разъём «T», число - — через разъём «#», логическое значение - — через разъём «√/x». Кроме того, если требуется сравнить входящее сообщение со своим контрольным сообщением, через разъём «√/x» можно отправить логический сигнал (истина/ложь); (Дополнительную информацию см. в разделе "Концентратор данных".) Настройка Блока
«Приём сообщений»

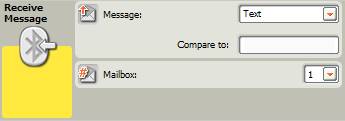

Рисунок 2. Настройки Блока «Прием
сообщений». В списке выберите тип принимаемого сообщения (текст, число или логическое значение). Если требуется сравнить входящее сообщение с контрольным, введите контрольный текст или число (если был выбран текстовый или числовой формат соответственно) или кнопками выбора задайте контрольное логическое значение (истина или ложь). Выберите номер почтового ящика, в котором будут сохраняться входящие сообщения. На этой схеме показаны различные характеристики разъёмов на концентраторе данных Блока «Приём сообщений» (табл.1): Таблица 1. Характеристики разъёмов на концентраторе данных Блока «Приём сообщений».
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
