Блок «Звук» |
||||||||||||||||||||||||||||||||||||||||||||
|
Этот
блок можно использовать для воспроизведения звукового файла или какого-либо
одиночного звука. Чтобы составить мелодию из отдельных звуков, выстройте в ряд Несколько блоков «Звук», каждый из которых настроен для
воспроизведения различных звуков (нот). Если на панели настройки установить
флажок « До завершения», переход к следующему блоку программы совершится только
после того, как закончится воспроизведение звукового файла или отдельного
звука. Если этот флажок не установлен, то воспроизведение звукового файла или
отдельного звука может продолжаться и во время исполнения следующего блока
программы. Если установить флажок «Повторять» звук будет воспроизводиться
непрерывно.
1. Эта пиктограмма
показывает настройку Блока: воспроизведение звукового файла или отдельного
звука.
2. Эта пиктограмма
показывает настройку Блока: включение или прекращение воспроизведения звука.
3. Эта пиктограмма
показывает уровень громкости. Четыре оранжевые полоски на пиктограмме означают
максимальную громкость.
4. Если протянуть
шины данных от других Блоков на концентратор данных Блока «Звук», это повлияет

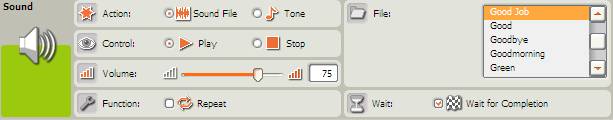

на его свойства. Настройка Блока «Звук» (рис. 1):
Рисунок 1.
Настройка Блока
«Звук».
1. Укажите тип
Блока, то есть, что должно воспроизводиться - звуковой файл или отдельный звук.
2. В секции
Управление выберите действие Блока: начать или остановить воспроизведение
звука.
3. Установите
уровень громкости при помощи движка, или вписав значение в поле ввода. Специальные параметры Блока "Файл": Установите флажок "Повторять", чтобы звуковой файл проигрывался безостановочно. При этом поле "До завершения" станет недоступным. В списке "Файл" выберите файл по названию мелодии. Чтобы услышать звук файла сделайте щелчок на его имени. Если установлен флажок "Подождать завершения", звуковой файл будет воспроизведен полностью, прежде чем программа перейдёт к следующему Блоку. В противном случае воспроизведение звукового файла может продолжаться и при исполнении следующего программного Блока. Если следующий Блок окажется тоже звуковым, воспроизведение первого звукового файла автоматически прекратится и начнется воспроизведение нового. Специальные параметры Блока "Звук": В секции "Нота" при помощи музыкальной клавиатуры укажите ноту, которую будет воспроизводить Блок «Звук». На клавиатуре умещаются три октавы. В полях над клавиатурой отображаются название ноты и продолжительность ее звучания в секундах. Если установлен флажок "До завершения", звук будет воспроизводиться до конца, прежде чем программе будет разрешено перейти к исполнению следующего Блока. В противном случае воспроизведение звука может продолжаться и при исполнении следующего Блока. На этой схеме показаны различные характеристики разъёмов на концентраторе данных Блока «Звук» (табл. Таблица 1. Характеристики разъёмов на концентраторе данных Блока «Звук».1): Таблица 1. Характеристики разъёмов на концентраторе данных Блока «Звук».
|
||||||||||||||||||||||||||||||||||||||||||||
