Математический программный
блок |
||||||||||||||||||||||||||
Этот блок выполняет такие простые арифметические действия, как сложение, вычитание, умножение и деление. Кроме того, этот блок может вычислять абсолютное значение и квадратный корень. Числовые значения могут быть

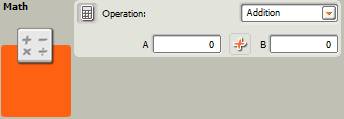

введены путем набора или динамически, при помощи шин данных (рис. 1). Рисунок 1. Пиктограмма математического блока. Математический программный блок, перемещенный в рабочую область, получит открытый концентратор данных с двумя разъемами ввода (слева) и тремя разъемами вывода (справа). Числовые значения для арифметического уравнения могут быть введены путем набора или динамически, при помощи шин данных (рис. 2). Рисунок
2. Настройка математического блока. Выходной
сигнал из уравнения будет подаваться с самого нижнего выходного разъема;
подключите этот разъем при помощи шины данных к концентратору данных другого блока.
Два выходных разъема напротив входных разъемов позволяют Вам передавать числовые данные
входа на другие блоки, если это потребуется. Входящие значения могут быть введены путем набора или динамически, при помощи шин данных. При подключении шин данных поля ввода будут деактивированы (подсвечены серым). В ниспадающем меню Вам будет предложено выбрать одно из четырех арифметических действий, которые Вы можете выполнить:
ü
Сложение (+) [по умолчанию]
ü
Вычитание (-)
ü
Умножение (х)
ü
Деление (/)
ü
Абсолютное значение
(|X|)
ü
Квадратный
корень (√x) Сложение В данном случае два вводных числа будут сложены вместе, и их сумма отправляется на вывод. Ввод А + Ввод В = Вывод Вычитание В данном случае второе введенное число будет вычтено из первого числа, и их разница будет отправлена на вывод. Ввод А - Ввод В = Вывод Умножение В данном случае два введенных числа будут перемножены, и итог отправляется на вывод. Ввод А х Ввод В = Вывод Деление В данном случае первое введенное число будет разделено на второе введенное число, и их частное будет отправлено на вывод. Ввод А / Ввод В = Вывод Абсолютная величина В этом случае на выход будет передано абсолютное значение первого исходного числа Вход A = Выход Квадратный корень В этом случае на выход будет передан квадратный корень первого исходного числа. Вход A = Выход На этой схеме показаны различные характеристики разъемов на концентраторе данных математического программного блока (табл. 1): Таблица 1. Характеристики разъемов на концентраторе данных математического программного блока.
|
||||||||||||||||||||||||||
