Этот блок позволяет отправить сообщение с
помощью беспроводной связи на другое устройство NXT (рис. 1).
Настройка устройства NXT для беспроводной
связи Перед отправкой или приемом сообщений с помощью беспроводной связи необходимо настроить параметры беспроводной связи соответствующих устройств NXT. На (мастере) устройстве NXT, которое устанавливает связь с остальными устройствами NXT, выберите категорию Bluetooth, затем «Поиск», в результате чего начнется поиск других устройств. По завершении поиска выберите номер подключения(1,2 или 3), присваиваемый второму (дополнительному) устройству NXT. При первой установке подключения между двумя NXT на обоих устройствах появится запрос ввода ключа установки на обоих устройствах NXT; эту операцию следует проделать на обоих устройствах. При следующем выборе на мастере NXT категории «Подключение» под номером выбранного подключения должно отобразиться дополнительное устройство NXT. На дополнительном устройстве NXT мастера NXT должен отображаться под номером подключения 0. После данных настроек мастер NXT будет готов к установке связи с дополнительным устройством NXT. Если мастер NXT должен связываться с несколькими устройствами NXT(не более трех), то повторите вышеописанный процесс. Примечание!
Если между несколькими устройствами NXT установлена связь и мастер NXT также
устанавливает связь с несколькими устройствами NXT, то необходимо предусмотреть
задержку, по меньшей мере в одну секунду, чтобы радиоприемник Bluetooth
переключал каналы перед отправкой сообщений. Этот
процесс нужно выполнить только на одном устройстве NXT. Принимающее устройство
автоматически обновит подключение, когда мастером NXT, когда будет
настраиваться номер подключения. Номер соединения Номер
подключения каждого устройства NXT представляет его «адрес» в беспроводной
сети. Для отправки сообщения на конкретное устройство NXT укажите его номер
подключения. Программный блок соединения через Bluetooth можно использовать
также для соединения с устройством NXT из списка контактов. Номер почтового ящика На
каждом устройстве NXT имеется десять номеров почтовых ящиков, где сохраняется
переданные с помощью беспроводной связи сообщения. Каждый номер почтового ящика
может содержать до пяти сообщений, то при приеме следующего сообщения
устройство NXT удалит самое раннее сообщение. Отправка сообщений Для
отправки сообщения с помощью беспроводной связи (после настройки номеров
подключений на всех устройствах NXT) сначала выберите номер подключения на
целевом устройстве NXT. Затем выберите формат сообщения (текст, число или
логическое значение). Введите сообщение, набрав текст или число либо выбрав
логическое условие ( истина или ложь). В завершении выберите номер почтового
ящика (где сохранится сообщение) на целевом устройстве NXT. Формат сообщения и
само сообщение можно также указать с помощью шин входных данных Настройки отображения. Это
номер подключения на целевом устройстве NXT (принимающем сообщение). Тип
сообщения и само сообщение можно также ввести динамически с помощью шин входных
данных. По мере необходимости выходные разъемы справа передают любые входящие
данные на другие блоки. (Чтобы получить дополнительную информацию, см. ниже

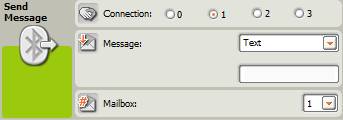

раздел "Концентратор данных".) Настройка Программного блока
отправки сообщений (рис. 2).
Рисунок 2. Настройки блока отправки сообщений С
помощью селективных кнопок выберите номер подключения на целевом устройстве
NXT. Выберите
в раскрывающемся меню тип сообщения (текст, число или логическое значение). Введите
сообщение, набрав текст или число (если выбран текст или число соответственно)
либо, если отправляется логическое сообщение, используя селективные кнопки для
выбора значения «истина» или «ложь». Выберите
номер почтового ящика на конечном устройстве NXT. На этой схеме показаны различные характеристики разъемов на концентраторе данных Программного блока отправки сообщений (табл. 1): Таблица 1. Характеристики разъемов на концентраторе данных программного блока отправки сообщений.
|
||||||||||||||||||||||||||||||||||||||
