Программный
блок сравнения |
||||||||||||||||||||||||||
|
Этот блок может определить, является ли число больше (>) или
меньше (<), чем другое число, или
равно (=) другому числу. Числовые значения могут быть введены путем
набора или динамически, при помощи шин данных (рис. 1).
Рисунок 1. Пиктограмма Блока «Сравнение». Программный блок сравнения, перемещенный в рабочую область, получит открытый концентратор данных с двумя портами ввода (слева) и тремя портами вывода (справа) Оба порта ввода должны быть подключены к другим программным блокам посредством шин, данных (кроме случая, когда один из портов ввода получает сигнал с постоянным значением, которое Вы вводите). Выходной сигнал из блока сравнения будет подаваться с самого
нижнего выходного разъема; подключите этот разъем при помощи шины данных к
концентратору данных другого блока. Два выходных разъема напротив входных
разъемов позволяют вам передавать значения входа на другие блоки, если это
потребуется. (Чтобы получить дополнительную информацию, см. ниже раздел
"Концентратор данных".) Настройка
программного блока сравнения (рис. 2).

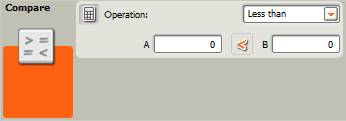

Рисунок 2. Настройка программного Блока «Сравнения». Числовые значения могут быть введены путем набора или динамически, при помощи шин данных. При подключении шин данных поля ввода будут деактивированы (подсвечены серым). Ниспадающее меню позволит Вам выбрать из трех типов сравнения, которые Вы можете осуществить:
ü
Больше, чем
(>)
ü
Меньше, чем
(<)
ü
Равно (=) Больше, чем (>) В данном случае, если первое вводное числовое значение больше или
равно второму, программный блок сравнения подаст сигнал "истина". В
противном случае он сообщит о том, что это значение - “ложь”. Меньше, чем (<) В данном случае, если первое вводное числовое значение меньше или
равно второму, программный блок сравнения подаст сигнал "истина". В
противном случае он сообщит о том, что это значение - “ложь”. Равно (=) В данном случае, если первое вводное числовое значение равно
второму, программный блок сравнения подаст сигнал "истина". В
противном случае он сообщит о том, что это значение - “ложь”. Если вводное А = вводному В, выходное значение =
"истина" На этой схеме показаны различные характеристики разъемов на концентраторе данных блока сравнения (табл. ): Таблица 1. Характеристики разъемов на концентраторе данных блока сравнения.
|
||||||||||||||||||||||||||
