3.2. Ограничения целостности
Перечислим основные ограничения целостности,
поддерживаемые рассматриваемыми моделями.
A) Ограничения целостности на значения атрибутов. Эти ограничения,
как правило, реализуются путем указания типов образом, например подчеркиванием. Ограничения
поддерживаются в обеих моделях. В иерархической модели, как уже
упоминалось, обязательна возможность идентификации каждой записи
через цепочку ключей от корневой записи до текущей.
атрибутов. Данные ограничения поддерживаются в обеих моделях.
B) Ключи. Ключ - есть атрибут или группа атрибутов, значения
которого(ой) уникально и следовательно ключ однозначно определяет
запись. На графическом изображении схемы ключевые атрибуты удобно
выделять каким-либо
Например, запись о кафедрах для схемы на рис.
9 идентифицировалось бы парой ключей «назв. фак
назв.каф», о преподавателях - тройкой ключей «назв.-
фак.|назв.каф.|фио_преп».
C) Ограничения по типу связи реализованы в схеме данных за счет
того, что каждый тип набора представляет связь типа 1:N. Именно
поэтому в сетевой модели естественным образом представимы только
функциональные связи. Но в иерархической модели поддержание
ограничений этого типа ограничено тем, что невозможно определение
ограничений между записями в разных поддревьях.
D) Для реализации ограничений на существование в сетевой модели
предусмотрен механизм задания ограничений по типу членства в наборе.
Различают следующие типы членства - FIXED (фиксированное), MAN¬DATOR
(обязательное) и OPTIONAL (необязательное). Необязательное членство
означает, что запись может быть исключена из набора в любой момент
времени. Этот тип в сетевой модели служит для представления
регулярных связей (см. 2.2). Для представления слабых связей
используется либо фиксированное, либо обязательное членство. В обоих
случай запись не может существовать без членства в наборе, однако
при обязательном членстве она может сменить владельца
(ER-ограничение по существованию), а при фиксированном - нет
(дополнительное ограничение). На схематических изображениях можно
обозначить ограничения по существованию, например, обязательный тип
членства показывать двойными дугами, а фиксированный - тройными.
В иерархической модели по своей сути все записи имеют фиксированный
тип членства в наборе, хотя нет объективных причин, мешающих смене
владельца набора, но необходимо помнить, что она приведет к
изменению схемы графа знаков способом, показанным на рисунке (рис.
14):
Очевидно, что необязательное членство в наборе невозможно по причине
внутренних ограничений.

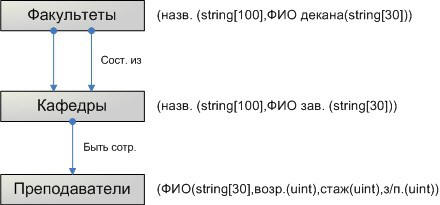

Для примера рассмотрим определение ограничений целостности в сетевой
схеме БД «ВУЗ» (рис. 15).
|
