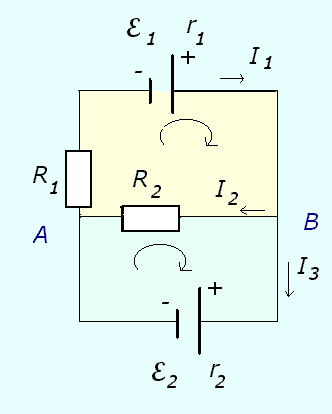

Подробно механизм применения этих правил (правил Кирхгофа) следующий: 1) определяем количество токов в цепи и обозначаем их стрелками; направление стрелок - произвольное (если отгадаем, получим в ответе плюс; если нет - минус, то есть противоположное направление); 2) пишем уравнение неразрывности для нашего узла (всего таких уравнений на одно меньше количества узлов):
3) пишем законы Ома для разных замкнутых контуров цепи; круговыми стрелками показано направление обхода контуров, оно произвольное (э.д.с. берётся со знаком плюс, если направление тока в нём (от "-" к "+") совпадает с направлением обхода; если не совпадает - с минусом):
|
|
